1.DC系列对接式多用操作杆简述:
  DC系列高压操作杆(拉闸杆)是电气设备到闸操作中常用的安全工具之一 。DC系列对接式高压多用操作棒,用于分合高低压开关,拆装熔断器,旋紧螺丝等作业,适用电压等级有10、35、110、220、500KV。该产品的使用环境条件:环境温度:-25~+55℃;相对湿度:≤90%。

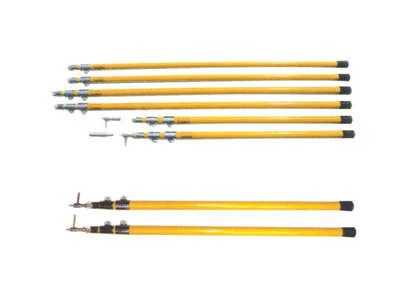

DC系列对接式多用操作杆
DC系列对接式多用操作杆-1
2.操作杆规格表(以下规格供参考,可以根据要求定做不同规格)
对接式/伸缩式多用操作棒(拉闸杆)的型号有:DC-10型 10KV / DC-35型 35KV / DC-110型 110KV / DC-220型 220KV / DC-500型 500KV
对接式/伸缩式多用操作棒(拉闸杆)的绝缘操作杆长度有:3米,4米,4.5米,5米,6米,8米,10米
序号
产品名称
型号规格
单位
备注

1

对接式高压多用操作棒

DC-35型

二节式总长 2M

2

对接式高压多用操作棒

DC-35A型

二、三节式总长 3M

3

对接式高压多用操作棒

DC-110型

三节式总长 4M

4

对接式高压多用操作棒

DC-220型

三节式总长 4.5M

5

对接式高压多用操作棒

DC-220A型

三节式总长 5M

6

伸缩式高压多用操作棒

DC-35型

二节式总长 2M

7

伸缩式高压多用操作棒

DC-110型

二节式总长 3M

8

伸缩式高压多用操作棒

DC-110型

三节式总长 3M

9

伸缩式高压多用操作棒

DC-220型

三节式总长 4M

10

伸缩式高压多用操作棒

DC-220型

三节式总长 4.5M

11

直接放电棒

ZF-1型

杆 1M加铜线25mm 2 ×5M

3.DC系列高压多用操作杆参数

序 号

单节长度(m)

节 数

握柄长度(m)

杆径(mm)

1

1

2

0.80

φ29

2

1

3

0.80

φ29

3

1

3

0.80

φ32

4

1

4

0.80

φ32

5

1.5

2

1.00

φ29

6

1.5

2

1.00

φ32

7

1.5

3

1.00

φ32

8

1.5

4

1.00

φ32

9

2

1

1.00

φ29

10

2

2

1.00

φ32

11

2

3

1.00

φ32

12

2

4

1.00

φ32

 3.1 产品的结构参数规定

额定电压(KV)

Z短有效绝缘长度(m)

端部金属接头长度不大于(m)

握柄长度不小于(m)

10

0.70

0.10

0.60

35

0.90

0.10

0.60

63

1.0

0.10

0.60

110

1.30

0.10

0.70

220

2.10

0.10

0.90

330

3.20

0.10

1.00

500

4.10

0.10

1.00

 3.2 产品的电气性能规定

额定电压
(KV)

试验电极间距离
(m)

工频内络击穿电压不小于
(KV)

1min 工频耐受电压
(KV)

10

0.40

120

100

35

0.60

180

150

63

0.70

210

175

110

1.00

300

250

220

1.80

510

450

额定电压(KV)

试验电极间距离(m)

5min 工频耐受电压(KV)

操作冲击耐受电压(KV)

330

2.80

420

900

500

3.70

640

1175

 3.3 产品的机械性能规定

荷载类型

允许荷载值

Z小破坏荷载值

操作杆标称直径(mm)

操作杆标称直径(mm)

28 及以下

28 以上

28 及以下

28 以上

弯曲力矩 N·m

≮90

≮110

≮270

≮330

拉伸力 N

≮600

≮1800

扭曲力矩 N·m

≮30

≮90

4. 使用方法及注意事项

伸缩式操作杆

 4.1 为BZ人身和设备的安全,操作杆应在空气流通环境干燥的专用地点存放。
  4.2 电气设备上使用操作杆,应遵照电业安全工作规程的有关规定进行。
  4.3 使用前,应视电气设备的额定电压选择相应电压等级合格的操作杆进行操作。
5. 定期试验
  5.1 操作杆必须根据电业安全工程规程规定的期限定期进行预防性试验。
  5.2 预防性试验前,应XJ行外观检查,当发现绝缘杆有裂纹等明显缺陷时,不宜再进行预防性试验,应及时送交修理或更换。
  5.3 操作杆应按预防性试验标准进行工频耐压试验(详见预防性试验标准)以杆体无发热、内络及击穿现象为合格。
